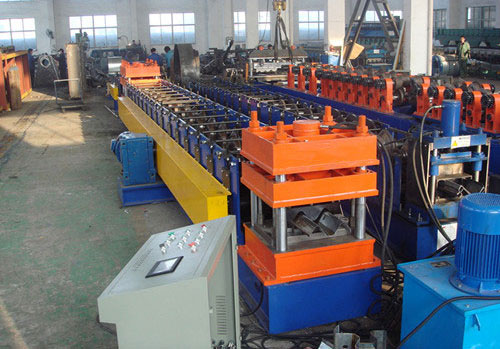

高速護欄成型機
發布時間：2017-06-22 16:09
|
設備總長 |
18m |
寬度 |
1.6m |
高度 |
1.8m |
|||
|
電機功率 |
22Kw |
工作電壓 |
380V |
|||||
|
生產速度 |
8~10米/分 |
|||||||
|
壓型軸徑 |
Ø150mm |
立板 |
20mm |
|||||
|
傳動方式 |
2.5寸鏈條傳動 |
|||||||
|
壓型輪 |
45#鍛件，精車、磨光，表面采用硬鍍鉻 |
|||||||
|
成型部分 |
分為精工式車輪旋轉成型，成型效果好，減少輪子和原材料之間的摩擦力，調試方便、快捷。 |
|||||||
|
整機成型軸 |
共計22排軸 |
|||||||
| 設備底架 | 400H鋼，20側板 | |||||||
|
剪切部分 |
液壓剪切，剪切刀采用Cr12材質，經高溫淬火而成 |
|||||||
| 成型部分 | 輥壓成型系統有機架，傳動部件，以及冷彎成型輥輪組等組成，分為數控車床旋轉加工成型，成型效果好，減少輪子之間的摩擦，調試方便，快捷。 | |||||||
| 進料導向調節 | 彩板進料口處可以自行調整板材的左右進料（手動調解螺絲），是原材料和輥之間保持正確的角度 | |||||||
| 工作流程 | 開卷-----導向進料-----輥壓成型-----定長切斷-----成品出板（人工上卷----人工操作電器系統設置----按啟動設備正常運轉------達到預先設置的板材尺寸后自行切斷，此設備的壓板成型完成。） | |||||||
| 成型后切斷系統 | 切斷系統有切斷機架、切斷刀、液壓油缸控制，按照預定程序自行切斷，無需人工參與 | |||||||
|
電控系統 |
臺灣臺達PLC,數控系統，變頻調速，實現整體自動化生產，可設置 |
|||||||
